نویسنده : م باقری 1392/09/26, 11:40 ب.ظ
علم فناوری پروژه و مدار عملی الکترونیک در علمها - مدار چشمک زن 220 ولت

مدار چشمک زن 220 ولت

مدار چشمک زن LED 220V

پروژه و مدار عملی الکترونیک

در ادامه با طراحی و ساخت یک مدار چشمک زن ساده که با ولتاژ 220V کار می کند و موجب چشمک زدن LED می شود ، آشنا می شوید .
در این مدار با کنترل ثابت زمانی شارژ خازن زمان روشن شدن و خاموش شدن LED کنترل می شود . توجه دوستداران علم و فناوری و رشته الکترونیک را به ادامه مطلب جلب می نماییم .


علم و فناوری
آموزش در سایت علمها دات کام

شرح مدار عملی الکترونیک (چشمک زن 220 ولت)

Flashing circuit 220 V
با روشن شدن مدار ، خازن تا 30 ولت (حدود ولتاژ شکست دیاک) شارژ می شود ، هنگامی که شارژ خازن به این حد برسد دیاک روشن شده و مسیر LED باز شده و خازن در آن مسیر شروع به تخلیه می کند و با عث روشن شدن آن می شود و به اصطلاح چشمک می زند .
در نیم سیکل منفی به علت وجود دیود 1N4007 جریان ورودی قطع است . زمان روشن شدن ال ای دی (چشمک زدن) وابسته به ثابت زمانی مدار است که متشکل از خازن دیود و مقاومت 47 کیلو اهمی می باشد .
توجه داشته باشید در صورتی که بخواهید بر روی سرعت چشمک زدن آن کنترل داشته باشید کافیست یک پتانسیومتر در این مسیر تعبیه کنید . در ضمن ولتاژ کار خازن نباید کمتر از 40 ولت باشد .

مدار چشمک زن 220 ولت


علم فناوری پروژه و مدار عملی الکترونیک در علمها - مدار چشمک زن 220 ولت

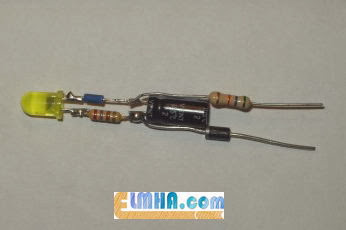

علمها : مدار عملی الکترونیک - مدار چشمک زن 220V


مدار چشمک زن 220 ولت


علم فناوری پروژه و مدار عملی الکترونیک در علمها - مدار چشمک زن 220 ولت

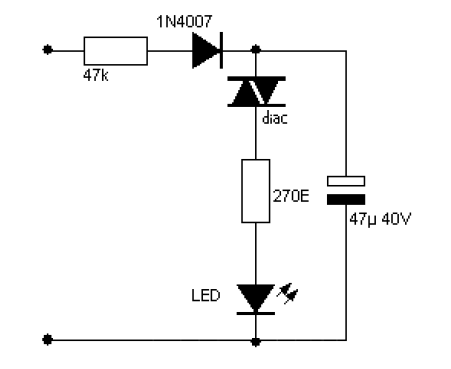

علمها : مدار شماتیک - مدار چشمک زن 220V

منبع : http://www.free-circuits.com
تحلیل و ویرایش : علمها
علمها مرجع علم فناوری آموزش


دسته بندی : پروژه های الکترونیک ,
برچسب ها : پروژه الکترونیک , کار عملی الکترونیک , مدار عملی الکترونیک , چشمک زن 220 ولت , مدار چشمک زن 220V , چشمک زن LED 220V , Flashing circuit 220 V ,
